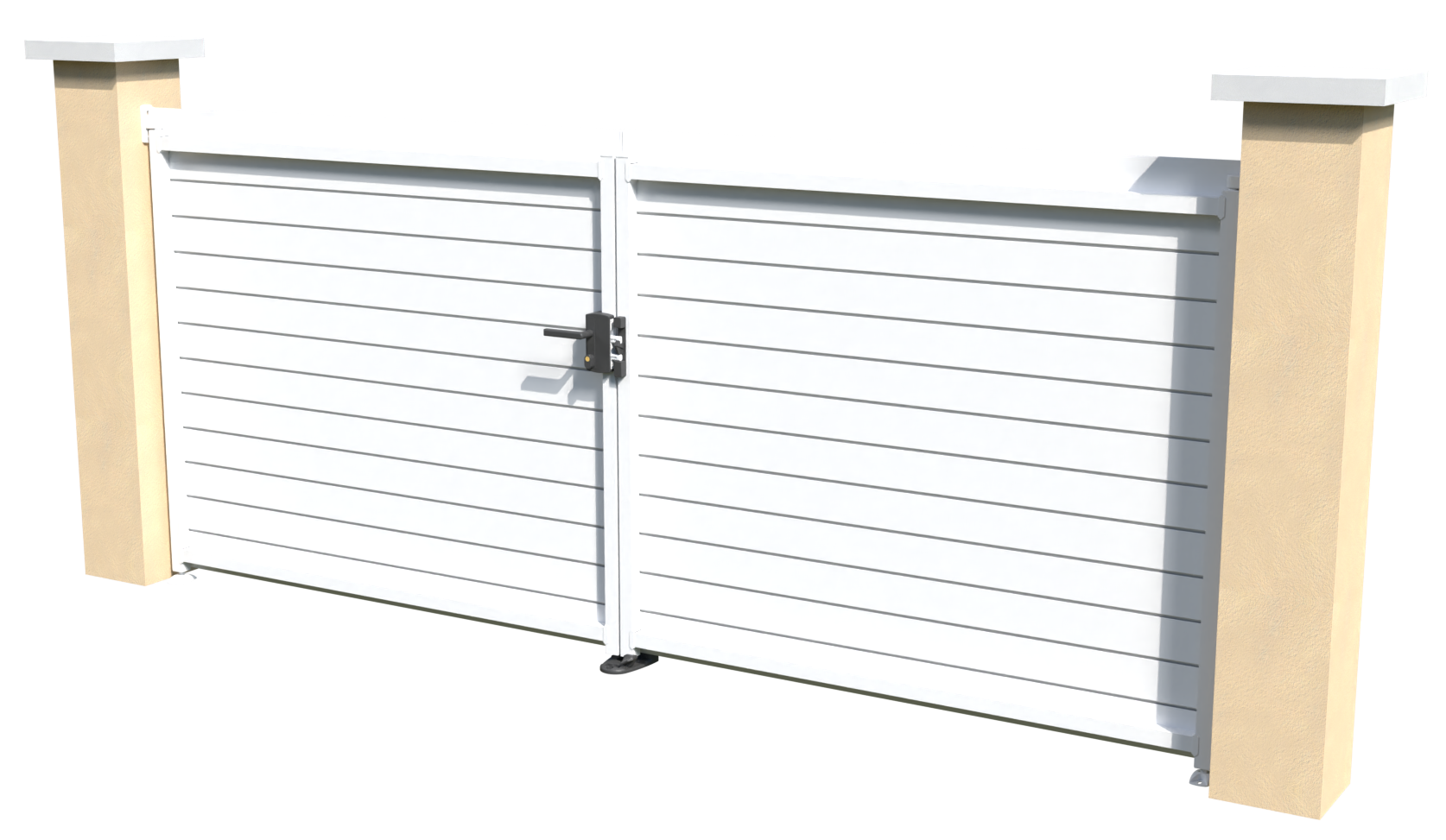

Cadre en inox soudé gainé avec du PVC

Les cadres de nos portails en PVC sont des cadres en Inox 304 soudé de 1,2 mm d'épaisseur et de dimensions 30×30 mm, gainé avec du PVC.

Cadre renforcé

Les cadres sont renforcés pour les grandes largeurs avec une épaisseur passant de 1,2 mm à 1,5 mm et des dimensions 30×30 mm passant à 50×30 mm.

Jambe de contreventement

Une jambe de contreventement pour un portail battant est une pièce structurelle conçue pour renforcer et stabiliser le portail. La barre de contreventement est recommandée pour les portails d'une hauteur supérieure à 1400 mm.

La jambe de contreventement est fabriquée en métal. Elle est fixée diagonalement entre le coin inférieur du portail et le montant opposé, formant ainsi un angle avec le portail et le sol.

Sa fonction principale est de prévenir le fléchissement et le balancement excessif du portail pendant son ouverture et sa fermeture. Elle renforce la structure du portail, réduisant ainsi les contraintes exercées sur les charnières et les gonds.

ATTENTION. Ne pas entraver l'ouverture de l'autre vantail quand vous positionnez la coccinelle de la barre de contreventement.

Les fixations hautes et basses

Les fixations par gonds sont des mécanismes utilisés pour attacher et pivoter les portails, leur permettant ainsi de s'ouvrir et de se fermer.

Les gonds sont les pièces métalliques ou en plastique fixées sur le montant vertical d'un portail ou d'une porte. Ils comportent généralement des charnières qui permettent au portail de pivoter lorsqu'il est ouvert ou fermé.

Parfois, des butées sont installées sur les gonds pour limiter la portée de l'ouverture du portail. Cela peut être utile pour éviter que le portail ne heurte des obstacles ou ne dépasse une certaine limite d'ouverture.

Les pentures

Les pentures sont des pièces métalliques utilisées pour fixer et soutenir les portails. Elles sont habituellement composées de deux parties : une partie fixe qui est attachée au montant vertical du portail et une partie mobile qui est fixée à l'extrémité du portail lui-même.

La partie fixe des pentures est attachée au montant vertical du portail à l'aide de boulons, de vis ou de clous robustes. Elle est fréquemment constituée d'une plaque métallique solide munie de trous pour faciliter la fixation.

La partie mobile des pentures est fixée à l'extrémité du portail et comporte habituellement des trous ou des goupilles qui s'alignent sur ceux de la partie fixe. Cela permet au portail de pivoter en douceur lors de son ouverture et de sa fermeture.

Le renfort de motorisation

Le renfort de motorisation permet de solidifier la fixation de la patte de motorisation sur la traverse à l'aide d'un kit écrou cage (vis, rondelle, entretoise, écrou cage).

Il est impératif lors de la motorisation d'un portail de fixer les bras moteurs sur les tubes inox.
